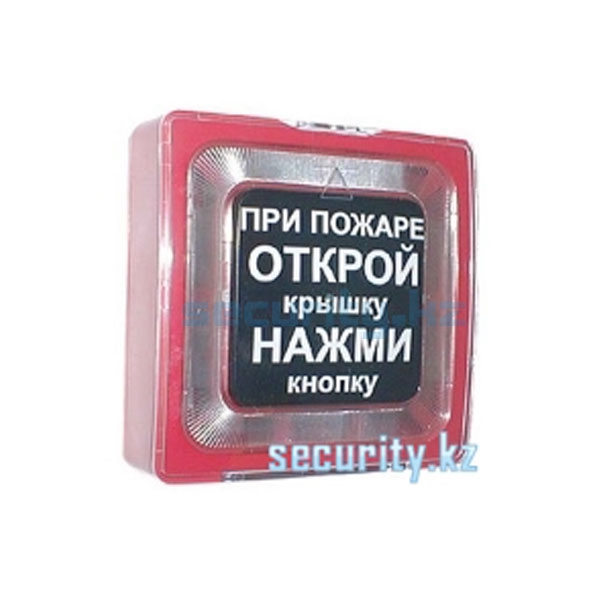

ИПР-513-10 Рубеж

Описание Тех. характеристики

Извещатель пожарный ручной ИПР 513-10 предназначен для ручной подачи сигнала «Пожар» в системах пожарной и охранно-пожарной сигнализации. Извещатель пожарный ручной приводится в действие путем нажатия кнопки, которая  находится под защитной крышкой, благодаря чему исключается возможность случайного нажатия, также существует возможность пломбирования. Извещатель пожарный ручной рассчитан на многократное включение и выключение. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие.

Конструкция и принцип работы
Извещатель пожарный ручной ИПР 513-10 представляет собой устройство, осуществляющее сигнализацию о пожаре при нажатии на кнопку. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с использованием ключа.

Для информации о режимах работы извещателя и состоянии ШС предусмотрен оптический индикатор красного цвета.

Технические характеристики

Состояние индикатора Индикация
Дежурный режим Мигание оптического индикатора с периодом 3-8 с.
Режим «Пожар» Постоянное свечение индикатора

Схема подключения извещателя
Провода ШС присоединяются к клеммным соединителям (положительный провод ШС – к клеммным соединителям с маркировкой "+", отрицательный – к клеммным соединителям с маркировкой "-" )

Для включения ИПР 513-10 в систему сигнализации под управлением ППКП сторонних производителей в некоторых случаях необходимо подключать дополнительное сопротивление (пример для ППКП «Сигнал-20П» необходимо сопротивление 1,6 кОм, для ППКП «Гранит» необходимо сопротивление порядка 2.4 кОм). Величина добавочного сопротивления определяется количеством извещателей, подключенных к шлейфу.

Технические характеристики

Напряжение питания 9-30 В
Ток потребления в дежурном режиме не более 0,05 мкА
Сопротивление извещателя в режиме пожар 500 Ом
Помехоустойчивость ( по ГОСТ Р 53325):
- к наносекундным импульсам напряжения
- к электростатическому разряду
- к электромагнитному полю

3 степень
3 степень
3 степень
Способ защиты от поражения электрическим током 3 класс
Габаритные размеры 85x88х44 мм
Степень защиты оболочки IP 41
Масса 100 г.
Диапазон рабочих температур -40…+60 °С
Средний срок службы не менее 10 лет
