Подключение домофонов к многоквартирной системе

Возвращаемся к теме подключения домофонов.

Сегодня современный дом немыслим без домофона. Аудиодомофоны установлены практически на каждом городском подъезде и работают безупречно как простейшие системы контроля доступа.  Но жизнь не стоит на месте. И сегодня, в современном городе  домофон и видеонаблюдение становятся явлениями неотделимыми друг от друга.  Традиционная аудиосвязь в многоквартирных аудиосистемах дополняется в домофонах видеонаблюдением, делая их полноценным стражем порядка.  Идет насыщение рынка всевозможными моделями домофонов разных производителей и с разным набором дополнительных функций.

Мы не раз уже писали о домофонах и давали схемы их подключения, но возвращаемся к этой теме, потому что продолжаем получать вопросы от начинающих монтажников и людей, решивших самостоятельно подключить домофон к многоквартирной системе.

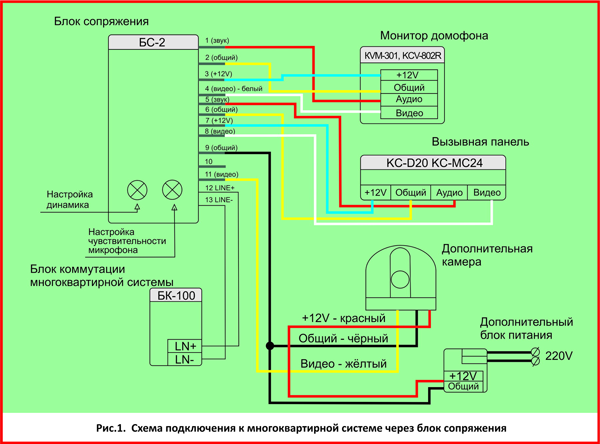

На рисунке 1 (схема из новогоднего журнала 2012, стр.15, рис. 3) указана схема подключения к многоквартирной системе через блок сопряжения БС-2 следующих домофонов: KVM-301, KCV-801, KCV-802, KVM-301EV, KCV-401E, KVR-A510.

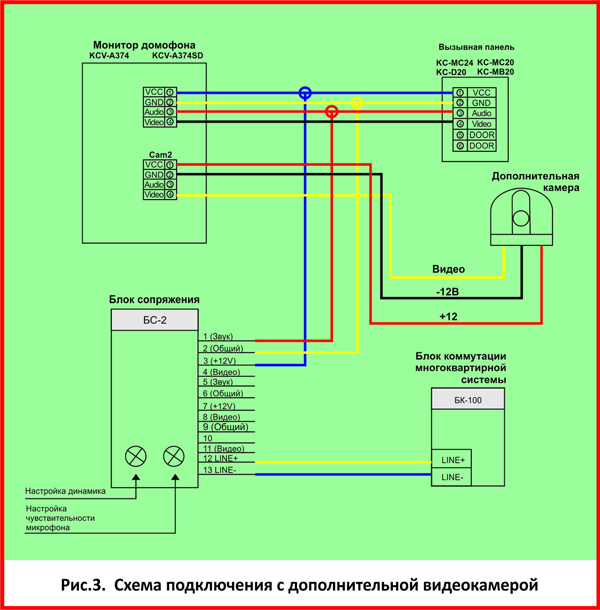

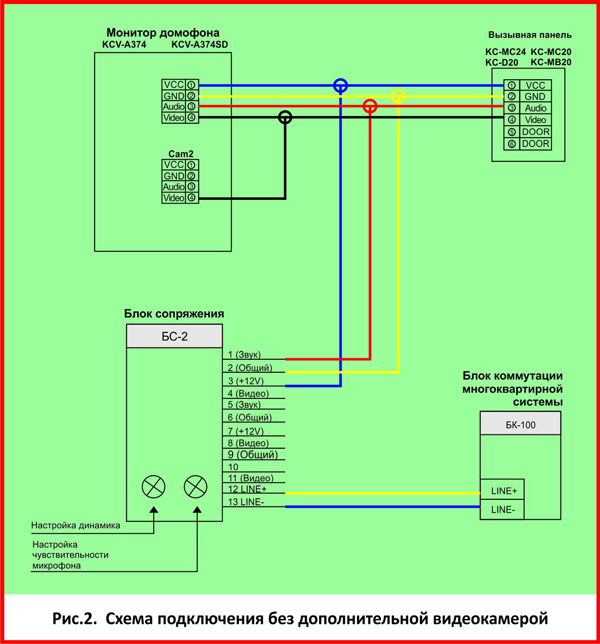

       А при подключении моделей KCV-A374 и  KCV-A374SD к многоквартирной системе через блок сопряжения существуют некоторые тонкости, не учитывая которые, система работать не будет. Это связано с тем, что в конструкцию модели «KCV-A374» входит анализатор наличия видеосигнала на видеовходе домофона, который отключает домофон при отсутствии видеосигнала. Решением данной проблемы является либо установка дополнительной камеры (рис. 2), либо параллельное подключение клемм «Video» с обоих каналов домофона на клемму «Video» навызывной панели (рис.3).

Кроме того хотелось бы отметить ещё одну особенность подключения домофона KCV-A374SD. Данный домофон в своём арсенале имеет два режима работы: режим отсутствия и режим записи по движению.

Режим отсутствия работает как с одной подключенной вызывной панелью, так  и с двумя вызывными панелями. В  случае подключения двух вызывных панелей, запись на SD-карту идет с обеих панелей по факту нажатия кнопки вызова посетителями. В случае подключения одной вызывной панели и дополнительной камеры, запись на SD-карту идет только с вызывной панели также по факту нажатия кнопки вызова. Причем, вызывная панель должна быть подключена к первому каналу, а видеокамера ко второму.

Режим записи по движению работает при подключении к домофону одной вызывной панели и одной видеокамеры. Вызывная панель также должна быть подключена к первому каналу, а видеокамера ко второму. В этом случае запись на SD-карту идет только с видеокамеры по факту движения.

В случае, если при подключении видеодомофона к подъездной аудиосистеме через  «БС-2», вызывная панель на двери подъезда выдает слабый звук, следует произвести настройку динамика с помощью регулировочного винта на «БС-2» (слева). В случае возникновения свиста в трубке отрегулируйте уровень аудиосигнала переменным сопротивлением на «БС-2»  (справа).
