Описание

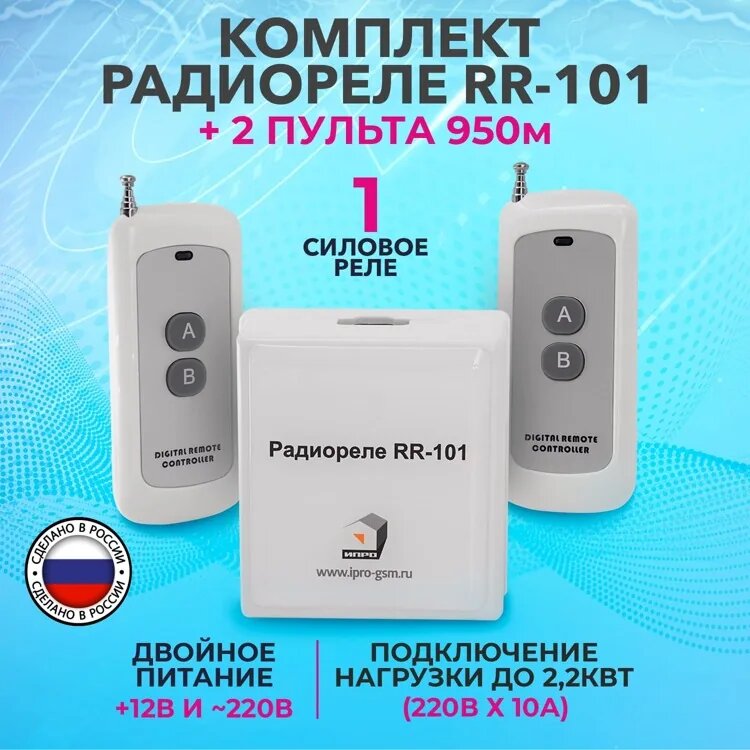

КОМПЛЕКТ РАДИОРЕЛЕ RR-101 + 2 пульта.
Комплект радиореле RR-101 предназначен для управления различными электроустройствами с пульта:
- Электрическими воротами
- Шлагбаумом
- Раздвижными дверями
- Электрозамками
- Калитками
- Электрическими шторами
- Лампочками или любыми электроустройствами
ВОЗМОЖНОСТИ ПРИБОРА
|
|
Прибор легко настраивается. Прописывание пультов нажатием одной кнопки. |
|
|
Можно прописать для управления до 192 пультов |
|
|
Возможно использовать для подключения беспроводных датчиков к проводным системам |
|
|
К контактам реле можно подключать силовую нагрузку (220В х 10А, 2,2 КВт) и управлять электроустройствами напрямую |
СТРУКТУРНАЯ СХЕМА РАБОТЫ
Можно управлять: воротами, шлагбаумом, электрозамками, или управлять электроустройствами с пульта
Назначение комплекта радиореле RR-101
Комплект радиореле RR-101 предназначен для решения различных задач автоматизации для комфортной жизни:
- Дистанционное управление электрическими жалюзи, магнитными замками, насосами и другими электроприборами.
- Дистанционное управление освещением или вентиляцией.
- Включение и отключение систем сигнализации, использование в качестве «тревожной кнопки».
- Дистанционное управление шлагбаумами, откатными воротами, раздвижными дверями и другими системами доступа.
- Работает с Беспроводными датчиками. При срабатывании беспроводного датчика протечки воды, можно дать команду на перекрывание воды.
Режимы работы радиореле
Радиореле имеет шесть режимов работы:
 |
№1. Режим «Переключатель» — при получении сигнала от пульта реле включается, светодиод светиться. При получении повторного сигнала, реле выключается и светодиод гаснет. Чтобы установить данный режим, нужно снять все перемычки как показано на рисунке. |
 |
№2. Режим «1 секунда» — при получении сигнала от пульта реле включается, светодиод загорается на 1 секунду. При повторном получении сигнала реле включится повторно на 1 секунду. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке. |
 |
№3. Режим «3 секунды» — при получении сигнала от пульта реле включается, светодиод загорается на 3 секунды. При повторном получении сигнала реле включится повторно на 3 секунды. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке. |
 |
№4. Режим «60 секунд» — при получении сигнала от пульта реле включается, светодиод загорается на 60 секунд. При повторном получении сигнала реле включится повторно на 60 секунд. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке. |
 |
№5. Режим «2 кнопки» — при получении одного сигнала от пульта реле включается, светодиод начинает светиться. При получении другого сигнала от другой кнопки, реле выключается и светодиод гаснет. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке. |
 |
№6. Режим «Удерживание» — при нажатии и удерживании кнопки пульта реле включается, как только вы отпустите кнопку пульта, реле выключится. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке. |
ВНИМАНИЕ!!! Для режимов №1, №5 и №6 сохраняется состояние реле при отключении электричества. Т.Е. если реле было включено, и отключилось питание, то при восстановлении питания реле включится.
Общая схема приемника
Как это работает?
На зону приемника можно записать до 192 кнопок:
К каждой кнопке пульта можно подключить неограниченное количество приемников:
К каждой кнопкой пульта можно управлять разными приемниками:
