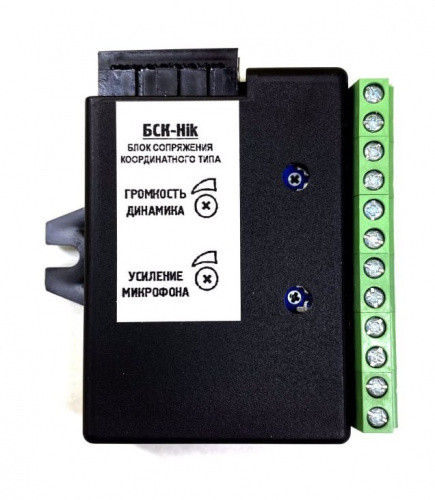

БСК-Hik блок сопряжения видеодомофона с подъездным домофоном

 БСК-Hik БЛОК СОПРЯЖЕНИЯ ВИДЕОДОМОФОНА С ПОДЪЕЗДНЫМ ДОМОФОНОМ КООРДИНАТНОГО ТИПА полностью совместимый со стандартом и характеристиками трубок домофона УКП-7, УКП-9, УКП-12, LM-UKT и аналогичных.   Блок БСК-Hik предназначен для подключения гибридного видеодомофона из модельного ряда HIKVISION к подъездным дофонам с КООРДИНАТНОЙ системой адресации типа ELTIS, CYFRAL, МЕТАКОМ, ВИЗИТ и т.п. В процессе совместной работы с монитором видеодомофона, блок сопряжения обеспечивает прием вызова от подъездного домофона, дает возможность ведения двустороннего разговора с посетителем и открывания подъездной двери. По своим электрическим параметрам и звуковым настройкам блок БСК-Hik оптимальным образом согласован с характеристиками видеодомофона DS-KH6320 обеспечивая ему четкое сопряжение с линией подъездного домофона. Применение блока БСК-Hik совместно с мониторами видеодомофов других производителей, таких как CTV, SLINEX, KOCOM, FALCON, COMMAX, QUANTUM, KENWEI допустимо, без существенного снижения качества работы. Подключение всех устройств к БСК-Hik производится с помощью клеммной колодки, или посредством плоского шлейфа через 16-ти контактный разъем, назначение проводников и схема соединений показана на Рис. 1 Через блок сопряжения к одному из входов монитора абонентского видеодомофона подключается подъездная разговорная линия с видеокамерой уличного наблюдения и этажная вызывная видео панель (блок вызова). В случае с подключением двух вызывных панелей, блок вызова в квартирную дверь предпочтительнее подключать непосредственно к с оответсвующем у свободном у входу монитора.
