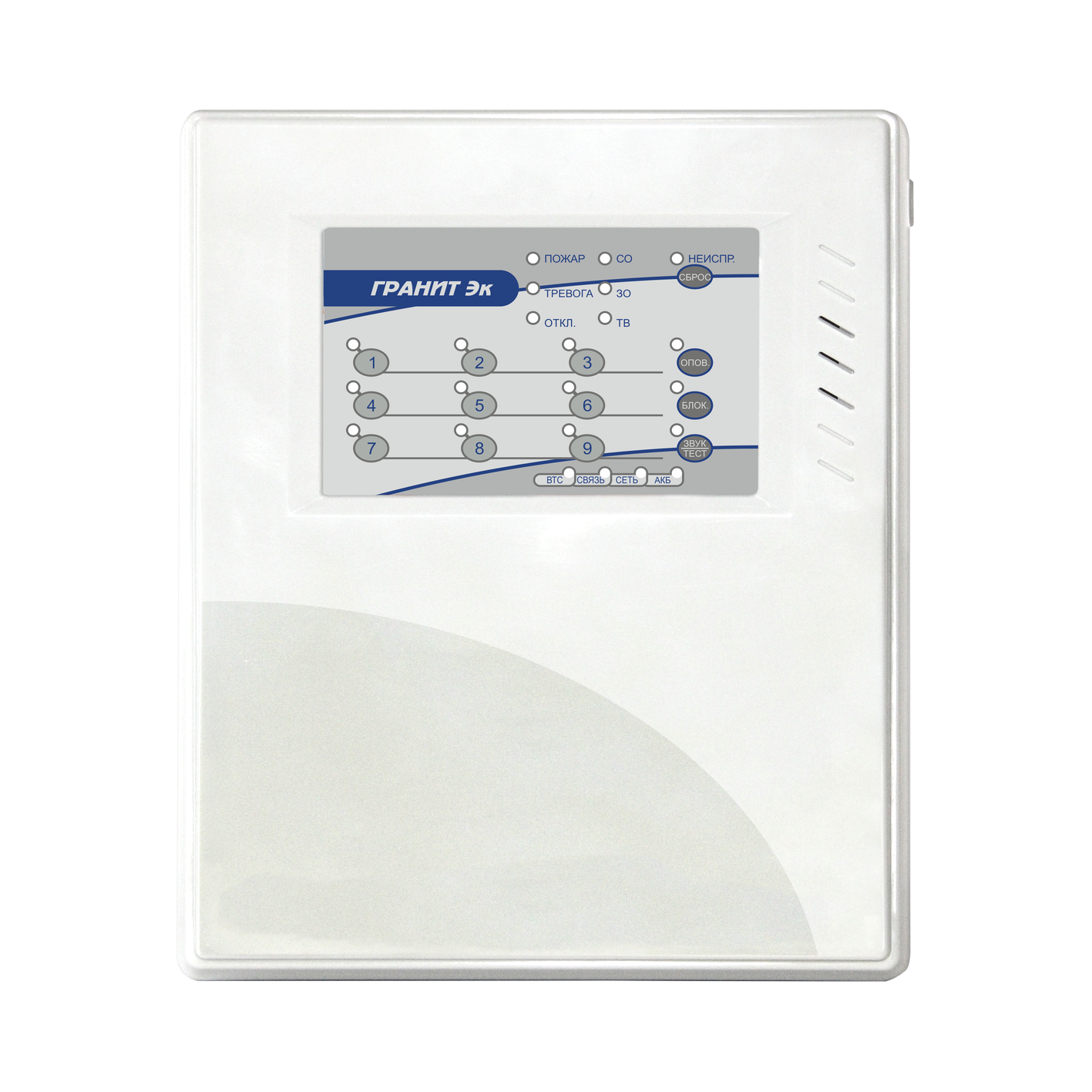

Прибор приемно-контрольный охранно-пожарный Гранит-9 Эк

Назначение

Простые в обращении и быстрые в настройке универсальные приборы бюджетной цены.

Приборы выполняют функции охранно-пожарной сигнализации, управляют оборудованием.

Приборы имеют контрольные (технологические) шлейфы, к которым могут быть подключены различные датчики: температурные, освещенности, протечки воды. Управление оборудованием при срабатывании датчиков выполняется с помощью мощных реле прибора.

Прибор имеет три выхода для подключения оповещателей: светового, звукового и табло ВЫХОД.

Интеллектуальный источник питания прибора автоматически настраивается на работу с резервным аккумулятором 4,5 Ач или 7 Ач. Широкий диапазон входного напряжение питания прибора от 110 до 250 В.

Особенности

Изменяемые типы шлейфов приборов. Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.
В технологический ШС подключаются гальванически изолированные контакты различных датчиков (освещенности, температуры, утечки воды и т.д.).
Однотипные шлейфы – зоны охраны, можно объединять в разделы для совместного управления.
Простота настройки прибора. Настройка прибора не требует компьютера, выполняется с помощью кнопок на лицевой панели. При настройке выбираются тактики работы шлейфов сигнализации, реле прибора.
Способы постановки зон (разделов) на охрану и снятия с охраны:
кнопками на панели прибора (пожарные зоны, охранные зоны);
электронными ключами Touch Memory через считыватель ТМ (охранные зоны);
Proximity-картами, набором цифрового кода кнопками, радиоканальными брелоками, ключам ТМ с помощью универсального считывателя «Портал» (охранные зоны).
Прибор оповещает о тревоге и других событиях с помощью оповещателей: световых, звуковых, табло «Выход», контактами четырех реле.
Прибор контролирует линии оповещения на обрыв и короткое замыкание.
Сигналы о состоянии прибора: «ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ» передаются во внешние цепи с помощью реле. Алгоритм работы реле может изменяться.
Резервное электропитание прибора выполняется от аккумулятора 12 В, 4,5 Ач или 7 Ач или от внешнего РИП.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.

Количество шлейфов сигнализации	9 шт.
Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ)	220 шт.
Напряжение на клеммах подключения ШС в дежурном режиме в разомкнутом состоянии	15,3…18,7 В 21…23 В
Питание прибора: от сети переменного тока частотой (501) Гц от аккумулятора	110…250 В 10,2…13,8 В
Максимальная мощность, потребляемая прибором от сети переменного тока, не более	12ВА
Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более	0,18А
Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее: в дежурном режиме без внешней нагрузки по цепи 12В в режиме тревоги при полной нагрузке по цепи 12В	25ч. 3ч.
Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее: в дежурном режиме без внешней нагрузки по цепи 12В в режиме тревоги при полной нагрузке по цепи 12В	39 ч. 5 ч.
Напряжение, выдаваемое прибором на внешнюю нагрузку	10…14 В
Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более:	1,0А
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), не более	1,0А
Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО», «-ТВ», не более	1,0А
Максимальный ток по выходу оповещения(«-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более	1,0А
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более	0,5А
Напряжение на аккумуляторе, при котором отключаются основные нагрузки	10…10,5В
Задержки для охранного ШС (выбираемые): задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью» задержка включения вешнего звукового оповещателя (сирены)при нарушении ШС	15, 30, 45, 60 с 0, 15, 30, 60 с
На контактах реле 1, реле 2,реле 3прибора: Напряжение переменного тока, не более Напряжение постоянного тока, не более Ток, не более	250 В 24 В 3 А
На контактах реле 4прибора: Напряжение переменного тока, не более Напряжение постоянного тока, не более Ток, не более	240 В 100 В 0,1 А
Степень защиты, не менее	IP20
Вероятность эффективного срабатывания прибора	0,98
Диапазон рабочих температур (без АКБ)	-40… 50 °С
Габаритные размеры прибора, не более	250х210х80 мм
Масса прибора без аккумулятора, не более	1 кг
