Как подключить видеодомофон к многоквартирной аудиодомофонной системе

Домофония вошла в нашу жизнь относительно недавно. Всего несколько лет назад основным средством защиты от  нежелательных посетителей были кодовые замки и бдительные старушки у подъезда.

Сегодня современный дом немыслим без домофона. Аудиодомофоны установлены практически в каждом городском подъезде и работают безупречно как простейшие системы контроля доступа. Но жизнь не стоит на месте. И сегодня, в современном городе домофон и видеонаблюдение становятся явлениями неотделимыми друг от друга.

Традиционная аудиосвязь в многоквартирных аудиосистемах дополняется в домофонах видео-наблюдением, делая их полноценным стражем порядка.  Идет насыщение рынка всевозможными моделями домофонов разных  производителей. В настоящее время существует множество вариантов исполнения домофонов:

         –  по числу абонентов - одноабонентские, многоабонентские, и по принципу действия - видеодомофоны и аудиодомофоны, по количеству дополнительных функций

      – от простого до «умного дома». Но не все они совместимы друг с другом. Как разобраться в этом многообразии?

         Мы уже обращались к этой теме ранее (журнал    2, Лето 2011г.), где описывали инженерную разработку компании – блок сопряжения БС-1, который позволяет совмес-тить многоквартирные аудиодомофонные системы таких производителей как VIZIT и CYFRAL с линейкой видеодомофонов фирмы Kocom.

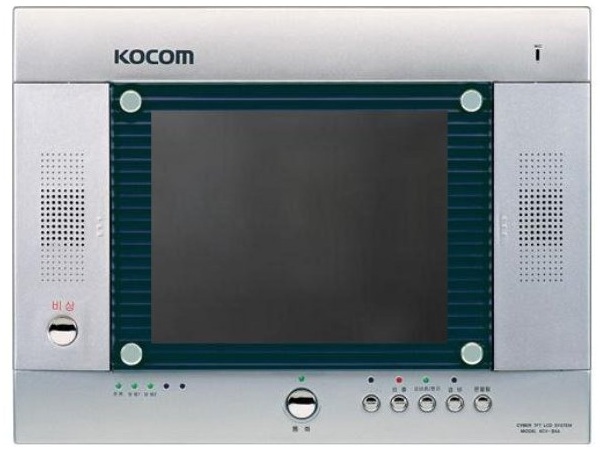

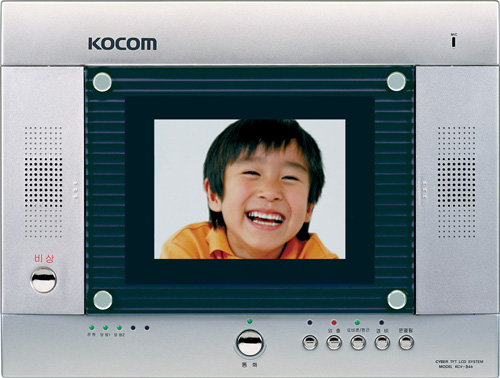

    В этой статье мы  повторим описание и схемы подключения видеодомофонов фирмы Kocom к многоквартирным аудиосистемам с помощью блока сопряжения БС-1, а также расскажем о новой разработке – блок сопряжения БС-2, которая позволяет подключить к многоквартирным аудиосистемам производителей VIZIT,  CYFRAL и ELTIS видеодомофоны  не только фирмы Kocom, но и Commax, Samsung Ezon SHT-3305, и GARDI  LUX.

       Схема подключения БС-1 весьма простая , для технически подготовленного человека. Так, например модели «KCV-301», «KCV-801R», «KCV-802R» подключаются по стандартной схеме, приведенной ниже (Рис. 1).

При подключении модели «KCVA374» существуют некоторые тонкости, не учитывая которые, система работать не будет. Это связано с тем, что в конструкцию модели «KCV-A374» входит анализатор наличия видеосигнала на видеовходедомофона, который отключает домофон при отсутствии видеосигнала. Это и является основной проблемой при подключении данной модели домофона к «БС-1».

Решением данной проблемы является либо установка дополнительной камеры, либо параллельное подключение клем: «видео» и «+12V» вашей панели вызова на оба канала домофона одновременно, тем самым, обеспечивая подачу видеосигнала на нужный видеовыход домофона. Данная схема приведена ниже (Рис. 2).

Схема подключения БС-2 отличается тем, что каждое устройство подключается к отдельным проводам блока сопряжения (Рис.3):

Через БС-2 к многоквартирной системе из линейки фирмы Kocom можно подключить следующие модели: KVM-301, KCV-801, KCV-802, KCV-А374, KCV SD374, KVM-301EV.

Такие модели линейки фирмы Kocom как KIV-102, KIV-202, KIV-212, KVM 524 и KVM-604 подключаются к многоквартирной системе только через БС-1.

Внимание!

В случае, если при подключении видеодомофона к подъездной аудиосистеме через «БС-1», вызывная панель на двери подъезда выдает ошибку, следует произвести настройку системы с помощью регулировочного винта на «БС-1». В случае возникновения свиста в трубке отрегулируйте уровень аудиосигнала переменным сопротивлением.

В случае, если при подключении видеодомофона к подъездной аудиосистеме через «БС-2», вызывная панель на двери подъезда выдает слабый звук, следует произвести настройку динамика с помощью регулировочного винта на «БС-2» (слева). В случае возникновения свиста в трубке отрегулируйте уровень аудиосигнала переменным сопротивлением на «БС-2» (справа).
