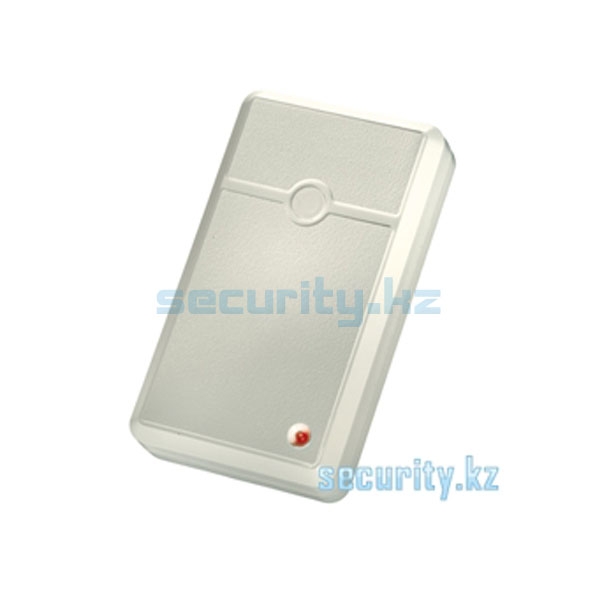

MCX-600, Visonic

Микропроцессорный беспроводный ретранслятор МСХ-600 разработан для передачи цифровых данных от передатчиков PowerCode на соответствующий приемник PowerCode. Ретранслятор устанавливается, когда один или более передатчиков находится на удаленном расстоянии от приемника, и сигналы не принимаются.

Модуль приемника, модуль контроллера и модуль передатчика смонтированы на печатной плате МСХ-600. Все три модуля размещаются в небольшом пластмассовом корпусе, который легко устанавливается.

Передатчик и приемник используют короткие штыревые антенны.

Для питания МСХ-600 необходимо 13 – 20 вольт переменного тока. Также устанавливается никель – кадмиевый подзаряжаемый аккумулятор, который обеспечивает работу при отключении сети. Подзарядка батареи производится от встроенного зарядного устройства. Полностью заряженная батарея (110 мА/Ч) обеспечивает работу МСХ-600 в течение 5 часов при плотности передач 1:1. МСХ-600 не совместим с передатчиками CodeSecure.

Передатчики PowerCode имеют цифровой код 24 бит, случайно выбираемый на заводе из 16 миллионов комбинаций. Когда включается передатчик PowerCode, его сигнал принимается ретранслятором и передается на соответствующий приемник.
Каждый ретранслятор МСХ-600 имеет свой уникальный PowerCode 24 бит, который используется для передачи собственных сообщений.

Сети из нескольких ретрансляторов
Дополнительные ретрансляторы устанавливаются на дальнем расстоянии от системы для повтора сообщений от ретрансляторов более высокого уровня на ретранслятор более низкого уровня. Они также могут использоваться для повтора сообщений от ретранслятора на ближайший ретранслятор. Сообщения от ретрансляторов более высокого уровня передаются через промежуточные ретрансляторы на ретранслятор Уровня 0, который передает их на соответствующий приемник. В сообщениях в сети из нескольких уровней добавляется код уровня, который позволяет различать сигналы от ретрансляторов высокого уровня и от ретрансляторов низкого уровня. На этом основана передача сигналов от ретрансляторов разных уровней.

Технические характеристики

Ретранслятор MCX-600 с возможностью увеличения дальности передачи детектора.
